Фрезерные головки F61/81-F/C/R, 6- и 8-зубые

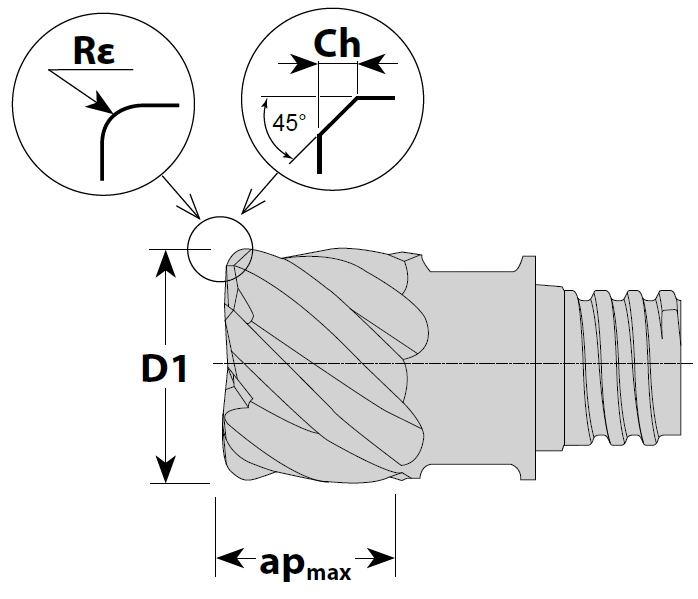

Схема
Описание
Фрезерные головки для чистовой обработки
• Центральная режущая кромка
• Угол наклона винтовой канавки 50°
• Износостойкое покрытие AlTiN
• Поле допуска диаметра рабочей части: e8
• У торца формы F - острая режущая кромка
• Центральная режущая кромка
• Угол наклона винтовой канавки 50°
• Износостойкое покрытие AlTiN
• Поле допуска диаметра рабочей части: e8
• У торца формы F - острая режущая кромка
Детализация
Для удобства переверните телефон
| Покрытие TiAlN | Покрытие AlTiN |
Число зубьев |
Режущая часть | Торец | ||
|
Диаметр, мм |
Длина, мм |
Размер фаски, мм |
Радиус закругления, мм |
|||
| Обозначение | Z | D1 | apmax | Ch** | Rε** | |
| BR-F61.080F000I.T | BR-F61.080F000I.A | 6 | 8 | 6 | - | - |
| BR-F61.080C020I.T | BR-F61.080C020I.A | 6 | 8 | 6 | 0,2 | - |
| BR-F61.080R002I.T | BR-F61.080R002I.A | 6 | 8 | 6 | - | 0,2 |
| BR-F61.080R010I.T | BR-F61.080R010I.A | 6 | 8 | 6 | - | 1,0 |
| BR-F61.100F000I.T | BR-F61.100F000I.A | 6 | 10 | 8 | - | - |
| BR-F61.100C030I.T | BR-F61.100C030I.A | 6 | 10 | 8 | 0,3 | - |
| BR-F61.100R002I.T | BR-F61.100R002I.A | 6 | 10 | 8 | - | 0,2 |
| BR-F61.100R010I.T | BR-F61.100R010I.A | 6 | 10 | 8 | - | 1,0 |
| BR-F61.120F000I.T | BR-F61.120F000I.A | 6 | 12 | 9 | - | - |
| BR-F61.120C030I.T | BR-F61.120C030I.A | 6 | 12 | 9 | 0,3 | - |
| BR-F61.120R005I.T | BR-F61.120R005I.A | 6 | 12 | 9 | - | 0,5 |
| BR-F61.120R010I.T | BR-F61.120R010I.A | 6 | 12 | 9 | - | 1,0 |
| BR-F81.160F000I.T | BR-F81.160F000I.A | 8 | 16 | 12 | - | - |
| BR-F81.160C040I.T | BR-F81.160C040I.A | 8 | 16 | 12 | 0,4 | - |
| BR-F81.160R005I.T | BR-F81.160R005I.A | 8 | 16 | 12 | - | 0,5 |
| BR-F81.160R010I.T | BR-F81.160R010I.A | 8 | 16 | 12 | - | 1,0 |
| BR-F81.200F000I.T | BR-F81.200F000I.A | 8 | 20 | 16 | - | - |
| BR-F81.200C040I.T | BR-F81.200C040I.A | 8 | 20 | 16 | 0,4 | - |
| BR-F81.200R005I.T | BR-F81.200R005I.A | 8 | 20 | 16 | - | 0,5 |
| BR-F81.200R010I.T | BR-F81.200R010I.A | 8 | 20 | 16 | - | 1,0 |
