Фрезерные головки E6-RFED, 6-зубые

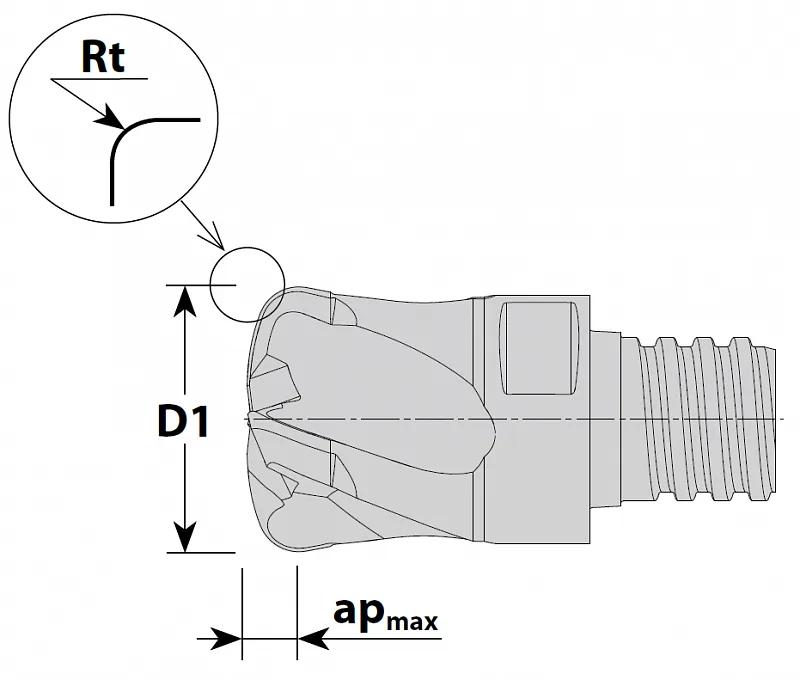

Схема
Описание
Высокопроизводительные фрезерные головки для обработки на высоких подачах
• Отсутствует центральная режущая кромка
• Угол подъема винтовой канавки 20°
• Поле допуска диаметра рабочей части: e8
• Отсутствует центральная режущая кромка
• Угол подъема винтовой канавки 20°
• Поле допуска диаметра рабочей части: e8
Детализация
Для удобства переверните телефон
| Покрытие TiAlN | Покрытие AlTiN |
Число зубьев |
Режущая часть | Торец | ||
|
Диаметр, мм |
Длина, мм |
Размер фаски, мм |
Радиус закругления, мм |
|||
| Обозначение | Обозначение | Z | D1 | apmax | Rε** | Rt** |
| BR-E61.080RFEDI.T | BR-E61.080RFEDI.A | 6 | 8 | 0,42 | 0,50 | 0,83 |
| BR-E61.100RFEDI.T | BR-E61.100RFEDI.A | 6 | 10 | 0,53 | 0,63 | 1,04 |
| BR-E61.120RFEDI.T | BR-E61.120RFEDI.A | 6 | 12 | 0,63 | 0,75 | 1,24 |
| BR-E61.160RFEDI.T | BR-E61.160RFEDI.A | 6 | 16 | 0,84 | 1,00 | 1,66 |
| BR-E61.200RFEDI.T | BR-E61.200RFEDI.A | 6 | 20 | 1,05 | 1,25 | 2,07 |
