Фрезерные головки C31-F/C/R, 3-зубые

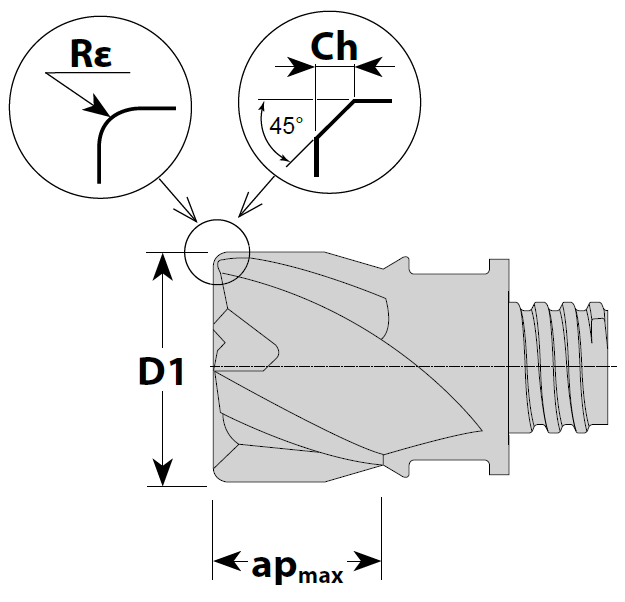

Схема
Описание
Фрезерные головки общего назначения
Угол наклона винтовой канавки 30°
• Центральная режущая кромка
• Фрезерные головки поставляются в исполнении с покрытием TiAlN
• У торца формы F - острая режущая кромка
Угол наклона винтовой канавки 30°
• Центральная режущая кромка
• Фрезерные головки поставляются в исполнении с покрытием TiAlN
• У торца формы F - острая режущая кромка
Детализация
Для удобства переверните телефон
| Покрытие TiAlN |
Число зубьев |
Режущая часть | Торец | ||
|
Диаметр, мм |
Длина, мм |
Размер фаски, мм |
Радиус закругления, мм |
||
| Обозначение | Z | D1 | apmax | Ch** | Rε** |
| BR-C31.080F000I.T | 3 | 8 | 6 | - | - |
| BR-C31.080C020I.T | 3 | 8 | 6 | 0,2 | - |
| BR-C31.080R002I.T | 3 | 8 | 6 | - | 0,2 |
| BR-C31.080R010I.T | 3 | 8 | 6 | - | 1,0 |
| BR-C31.080R015I.T | 3 | 8 | 6 | - | 1,5 |
| BR-C31.100F000I.T | 3 | 10 | 8 | - | - |
| BR-C31.100C020I.T | 3 | 10 | 8 | 0,2 | - |
| BR-C31.100R005I.T | 3 | 10 | 8 | - | 0,5 |
| BR-C31.100R010I.T | 3 | 10 | 8 | - | 1,0 |
| BR-C31.100R015I.T | 3 | 10 | 8 | - | 1,5 |
| BR-C31.100R020I.T | 3 | 10 | 8 | - | 2,0 |
| BR-C31.120F000I.T | 3 | 12 | 9 | - | - |
| BR-C31.120C030I.T | 3 | 12 | 9 | 0,3 | - |
| BR-C31.120R005I.T | 3 | 12 | 9 | - | 0,5 |
| BR-C31.120R010I.T | 3 | 12 | 9 | - | 1,0 |
| BR-C31.120R020I.T | 3 | 12 | 9 | - | 2,0 |
| BR-C31.120R030I.T | 3 | 12 | 9 | - | 3,0 |
| BR-C31.160F000I.T | 3 | 16 | 12 | - | - |
| BR-C31.160C040I.T | 3 | 16 | 12 | 0,4 | - |
| BR-C31.160R005I.T | 3 | 16 | 12 | - | 0,5 |
| BR-C31.160R010I.T | 3 | 16 | 12 | - | 1,0 |
| BR-C31.160R020I.T | 3 | 16 | 12 | - | 2,0 |
| BR-C31.160R030I.T | 3 | 16 | 12 | - | 3,0 |
| BR-C31.160R040I.T | 3 | 16 | 12 | - | 4,0 |
| BR-C31.200F000I.T | 3 | 20 | 16 | - | - |
| BR-C31.200C040I.T | 3 | 20 | 16 | 0,4 | - |
| BR-C31.200R005I.T | 3 | 20 | 16 | - | 0,5 |
| BR-C31.200R010I.T | 3 | 20 | 16 | - | 1,0 |
| BR-C31.200R020I.T | 3 | 20 | 16 | - | 2,0 |
| BR-C31.200R030I.T | 3 | 20 | 16 | - | 3,0 |
| BR-C31.200R040I.T | 3 | 20 | 16 | - | 4,0 |
